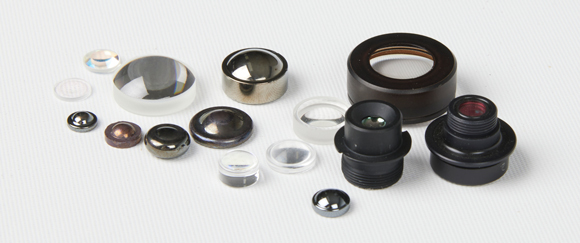

이미징렌즈
- 옵토네스트의 영상용 비구면 렌즈는 가시광부터적외선(IR) 영역까지 대응하며, 선명한 고화질 영상과 낮은 왜곡을 제공합니다. 작고 정밀한 설계로 자동차, 휴대폰, 머신비전, 보안카메라, 의료영상, IR 촬영등 다양한 영상 시스템에 최적화되어 있습니다.
특징
- 초정밀 저왜곡 비구면 설계
- 고해상도 영상 지원
- 가시광부터 적외선영역의 넓은 파장 범위
- 초정밀 몰딩생산
- 맞춤형 설계 및 제작 지원
적용분야
- 스마트 기기 / 모바일 카메라용
- 보안 / 감시카메라
- 산업용 머신비전 / 검사장비
- 의료 영상
- 자율주행 (자동차)/ 로봇 비전 시스템
- 열화상 및 IR 센서 시스템
세부사항
| 항목 (Item) | 가시광용 비구면렌즈 (Visible) | IR용 비구면렌즈 (Infrared) |
|---|---|---|
| 렌즈 재질 (Material) | BK7, Fused Silica, Schott Glass | 칼코지나이드 유리 외 |
| 파장 범위 (Wavelength) | 400 ~ 700 nm | 800 ~ 1700 nm (NIR), 최대 2000 nm 대응 |
| 렌즈 직경 (Diameter) | Ø 3 mm ~ Ø 20 mm | Ø 3 mm ~ Ø 25 mm |
| 초점 거리 (Focal Length) | 1.2 mm ~ 50 mm | 2.0 mm ~ 50 mm |
| 해상도 (Resolution) | 최대 4K/8K 대응 | NIR/SWIR 열화상 센서 대응, 픽셀 크기 12µm 이하 |
| 왜곡률 (Distortion) | < 1% | < 1% |
| 개구수 (NA) | 0.1 ~ 0.5 | 0.1 ~ 0.4 |
| 표면 정밀도 (Surface Accuracy) | P‑V ≤ 0.3 um, λ/4 수준 | P‑V ≤ 0.3 um |
| 사용 온도 범위 | -20°C ~ +70°C | -40°C ~ +85°C |
